VSI制砂机

VSI制砂机

产品介绍

VSI制砂机是成熟的细碎技术与机械制造结合的典范,其特别的转子结构设计、耐磨材料工艺、破碎速度优化和液压设计,能够为高速公路、高速铁路、高层建筑、市政建设、水电大坝建设、混凝土搅拌站提供品质良好的砂石骨料,是人工制砂和石料整形领域的理想设备。

突出优势

可转换多种进料方式

可方便地实现完全中心进料和中心进料伴随瀑落进料两种进料方式之间的转换,还可以方便地实现“石打石”和“石打铁”的转换,一机多用,以适应碎石、整形等不同的用户要求。

细度模数可调控

细度模数可调可控,产品粒形优异,呈立方体,针片状含量低,堆积密度大,级配均匀,铁污染小,适宜骨料整形、人工制砂及*********公路骨料生产。

自动检测安全可靠

配备过强振动显示与报警装置,如若设备发生不良运转,可发出警告,使设备停止工作,达到保护设备的目的。

绿色环保污染少

独特的空气循环系统,大大降低外排风量,降低粉尘污染,利于环保。此外,破碎机的预留位置也适合安装多种规格的除尘设备。

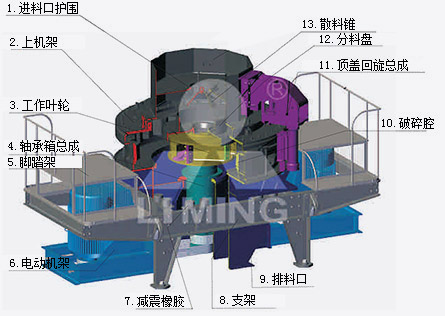

工作原理

全中心进料:物料落入制沙机进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内抛出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。

中心进料伴随环形瀑落进料:物料落入制沙机进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内抛出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。

技术参数

型号 处理能力
(t/h)
******入料尺寸
(mm)
转速
(r/min)
双电动机功率
(kw)
外形尺寸
(L×W×H)
(mm)
重量
(t)
电源 振动传感器 释油润滑站
瀑落与中心进料) 全中心进料 软料 硬料 双油泵电机功率 安全保护 外形尺寸
L×W×H
(mm)
油箱加热器功率
VSI7611 120-180 60-90 35 30 1700-1890 110 3700×2150×2100 11.8 380V,50Hz 监测范围:0.1-20mm/s连续可调 2×0.25KW 双油泵互补******供油;无油流、无油压自动停机;水冷降温;冬季电机加热启动 820×520×1270 2KW
VSI8518 200-260 100-130 40 35 1520-1690 180 4140×2280×2425 14.5
VSI9526 300-380 150-190 45 40 1360-1510 264 4560×2447×2778 17.8
VSI1140 450-520 220-260 50 45 1180-1310 400 5000×2700×3300 25.6

:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
