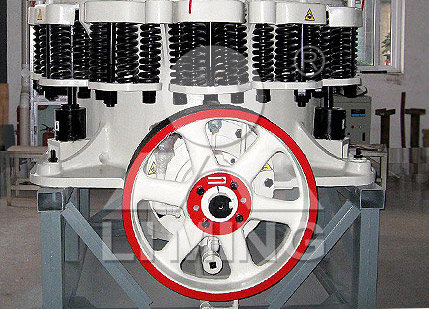

PY弹簧破碎机

PY弹簧破碎机

产品介绍

弹簧圆锥破碎机是弹簧圆锥破碎机的破碎腔型,破碎腔型由矿石用途决定,标准型适用于中碎,中型适用于细碎,短头型适用于超细碎。适于破碎坚硬与中硬矿石和岩石,如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等,广泛用于冶金、建筑、筑路、化学及磷酸盐等工业。

突出优势

破碎易款式多

动锥连续转动,物料的破碎与卸料交替而行,生产效率高;动锥与定锥间有间隙相等的平行带,因而成品粒度均匀,动锥工作面的磨损也均匀。

高质材料精加工

物料在两锥体间受到挤压、弯曲和剪切作用,破碎容易,动力消耗低,多呈立方体;用户可根据粗中细的破碎需求,选择标准型、中型和短头型设备。

双重密封保护

采用干油和水两种密封方式,杂质难以进入机体,在******润滑油洁净度的同时,延缓滑动轴承、推力球轴承的使用周期。

过载保护机制

利用弹簧保险系统进行过载保护,使金属异物通过破碎腔时而不危害设备;拆卸方便,易于维修,减少停机维护时间。

工作原理

PY弹簧圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部和传动等部分组成;其辅助部分由电气系统、稀油润滑系统和液压清腔系统组成。

弹簧圆锥破碎机工作时,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。

技术参数

型号 动锥直径
(mm)
进料口尺寸
(mm)
******进料边长
(mm)
出料口调节范围
(mm)
处理能力
(t/h)
功率
(kw)
偏心轴转速
(r/min)
重量(含电机)
(t)
外形尺寸(长×宽×高)
(mm)
PYB600 Φ600 75 65 12-15 40 30 356 5 2234×1370×1675
PYD600 Φ600 40 35 3-13 12-23 30 356 5.5 2234×1370×1675
PYB900 Φ900 135 115 15-50 50-90 55 333 11.2 2692×1640×2350
PYZ900 Φ900 70 60 5-20 20-65 55 333 11.2 2692×1640×2350
PYD900 Φ900 50 50 3-13 15-50 55 333 11.3 2692×1640×2350
PYB1200 Φ1200 170 145 20-50 110-168 110 300 24.7 2790×1878×2844
PYZ1200 Φ1200 115 100 8-25 42-135 110 300 25 2790×1878×2844
PYD1200 Φ1200 60 50 3-15 18-105 110 300 25.3 2790×1878×2844
PYB1750 Φ1750 250 215 25-50 280-480 160 245 50.3 3910×2894×3809
PYZ1750 Φ1750 215 185 10-30 115-320 160 245 50.3 3910×2894×3809
PYD1750 Φ1750 100 85 5-13 75-230 160 245 50.2 3910×2894×3809
PYB2200 Φ2200 350 300 30-60 590-1000 280/260 220 80 4622×3302×4470
PYZ2200 Φ2200 275 230 10-30 200-580 280/260 220 80 4622×3302×4470
PYD2200 Φ2200 130 100 5-15 120-340 280/260 220 81.4 4622×3302×4470

:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
